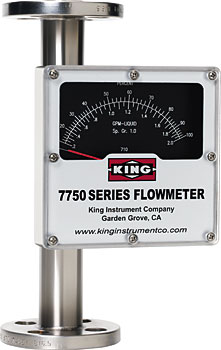

Serie 7750 – Caudalímetro de Tubo de Acero Inoxidable
Estos medidores de Acero Inoxidable 316L cuentan con Conexiones embridadas, todas de estructura soldada (no elastómeros), y una longitud de extremo a extremo de 250mm. El diseño de flotador y tubo cónico proporciona escalas más largas y más lineales. La opción de un Transmisor 4-20mA añade a su versatilidad.
Descripción
Longitud Total
250 Millimeters
Tubo Medidor
Acero Inoxidable 316L
Componentes Internos
Acero Inoxidable 316L
Accesorios de Entrada/Salida
Brida de 150# ó 300#, Vertical
Elastómeros
Toda la Estructura Soldada, Sin juntas tóricas ni Obturadores
Opciones
Alarma
Sensor Tipo Ranura Inductivo, Simple o Doble Transmisor 4-20 mA
Calibraciones Certificadas
Conforme al ISA RP 16.6
Escalas
Se puede producir en cualquier unidad volumétrica
 |
Líquido Compatible |
 |
Gas Compatible |
 |
Alarma Compatible |
Rendimiento
Capacidades
33 GPH a 16.5 GPM — Agua
2.2 SCFM a 76 SCFM — Aire
Escala
120 mm Lectura directa, desmontable
Precisión
Caudal de ± 3% de Escala Completa
Reducción
10:1
Repetibilidad
1%
Temperatura Máx.
400° F (204° C)
| Presión Máx. | ||
| Clase de Brida de Acero Inoxidable | ||
| Temp F | 150# | 300# |
| 200° | 225 psi | 600 psi |
| 300° | 200 psi | 540 psi |
| 400° | 180 psi | 515 psi |
Temperatura Ambiente
-40° F to 125° F (-40° C to 52° C)
Especificaciones

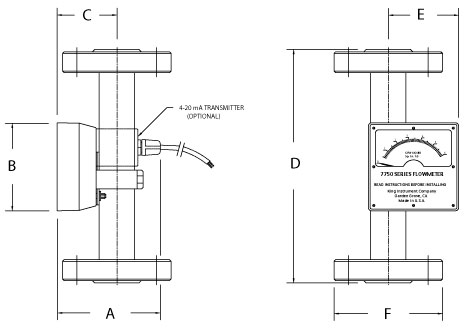

| Número de Pedido | Caudal de Escala Total GPM-Agua | Tamaño de Medidor | Dimensión (Pulgadas) | Brida de 150 # F |
Brida de 300 # F |
||||
| A | B | C | D | E | |||||
| 706 | 33.0 GPH | 1/2" | 5.82 | 4.90 | 2.91 | 9.84 | 3.83 | 3.50 | 3.75 |
| 708 | 1.1 GPM | 1/2" | 5.82 | 4.90 | 2.91 | 9.84 | 3.83 | 3.50 | 3.75 |
| 710 | 2.0 GPM | 1/2" | 5.82 | 4.90 | 2.91 | 9.84 | 3.83 | 3.50 | 3.75 |
| 712 | 4.0 GPM | 1/2" | 5.82 | 4.90 | 2.91 | 9.84 | 3.83 | 3.50 | 3.75 |
| 716 | 5.0 GPM | 1" | 5.82 | 4.90 | 3.25 | 9.84 | 3.95 | 4.25 | 4.90 |
| 718 | 10.0 GPM | 1" | 5.82 | 4.90 | 3.25 | 9.84 | 3.95 | 4.25 | 4.90 |
| 720 | 16.5 GPM | 1" | 5.82 | 4.90 | 3.25 | 9.84 | 3.95 | 4.25 | 4.90 |
| Número de Pedido | Caudal de Escala Total SCFM - Aire | Tamaño de Medidor | Dimensión (Pulgadas) | Brida de 150 # F |
Brida de 300 # F |
||||
| A | B | C | D | E | |||||
| 705 | 2.2 SCFM | 1/2" | 5.82 | 4.90 | 2.91 | 9.84 | 3.83 | 3.50 | 3.75 |
| 707 | 4 SCFM | 1/2" | 5.82 | 4.90 | 2.91 | 9.84 | 3.83 | 3.50 | 3.75 |
| 709 | 8 SCFM | 1/2" | 5.82 | 4.90 | 2.91 | 9.84 | 3.83 | 3.50 | 3.75 |
| 711 | 16.5 SCFM | 1/2" | 5.82 | 4.90 | 2.91 | 9.84 | 3.83 | 3.50 | 3.75 |
| 715 | 20 SCFM | 1" | 5.82 | 4.90 | 3.25 | 9.84 | 3.95 | 4.25 | 4.90 |
| 717 | 42 SCFM | 1" | 5.82 | 4.90 | 3.25 | 9.84 | 3.95 | 4.25 | 4.90 |
Opciones de Alarma:
Al igual que los sensores inductivos tipo anillo, los sensores tipo Ranura son de dos hilos, CC, dispositivos de baja tensión y están diseñados para ser usados con una barrera de seguridad intrínseca/interruptor seccionador a distancia. Hay sensores tipo Ranura, dobles o sencillos disponibles para la Serie 7700.
Suministro Eléctrico: 5-25 VDC
(del Interruptor Seccionador)
Tensión Máx., Objetivo Presente: 1 mA Tensión Máx., Objetivo Ausente: 15 mA Límites de Temperatura:
-14°F a +212°F
Salida: NAMUR
Repetibilidad: 0.01 mm
Frecuencia de Conmutación: 2 kHz Homologaciones Del Sensor*: UL Enumerada: De Uso General FM Homologada: Intrínsecamente Seguro* CSA Certificado: Intrínsecamente Seguro*
Cenelec: Intrínsecamente Seguro*
Suministro Eléctrico: 12 a 33 Vdc
Consumo de Corriente Máx.: 40 mA
Límites de Temperatura: -13° F a 158° F (-25 a 70° C)
Salida: 4 a 20 mAdc
Precisión: <0.5%
Linealidad: +0.4%
Influencia de la holgura de los cojinetes: ±0.1%
Influencia de la temperatura (ambiente): 0.03% por °C
Influencia del suministro eléctrico: ±0.1%
Influencia de la resistencia de carga: ±0.1% a R máx.
*Las especificaciones que se muestran aquí son solo para el transmisor y no deben de confundirse con las capacidades de rendimiento reales del caudalímetro.
Al hacer el pedido:
Use la siguiente guía para determinar el número del producto específico que necesita.
7
7
5 |
2 |
0 |
|||
| Serie de Medidor |
Tipo de Conexión | Material de Flotador | Material de Junta Tórica |
Alarma/Transmisor Opcional | Número de Pedido |
| 150# R.F. Embridada - 2 300# R.F. Embridada - 3 |
Acero Inoxidable 316L - 2 | Sin Junta Tórica - 0 | Ninguno - 0 Sin Transmisor - T Una Alarma (Sensor Tipo Ranura Inductivo) - A Dos Alarmas (Sensores Tipo Ranura Inductivos) - D |
Ver Tabla de Especificaciones |
Ejemplo: 775 - 2 - 2 - 0 - 0 - 716
