Serie 7310 –Caudalímetro de Tubo de Polisulfona

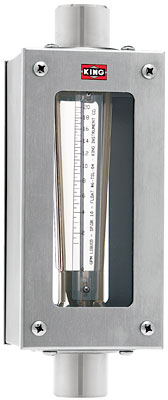

Un estuche económico de acero inoxidable 304 con tubo medidor de polisulfona moldeado para aplicaciones menos exigentes en las que se prefiere un medidor encapsulado en un estuche.
Descripción
Tubo Medidor
Polisulfona Moldeado
Componentes Internos
Acero Inoxidable 316L,
Teflón / Polisulfona o Hastelloy C-276®
Accesorios de Entrada/Salida
NPT, Vertical
Material de Montaje
Estándar: Acero Inoxidable 316L
Opcional: PVC
Elastómeros
Estándar: Viton®
Opcional: Buna N, EPR, y Kalrez®
Estuche y Cubiertas
Acero Inoxidable 304
Pantalla de Policarbonato
Opciones
Alarma
Interruptor de Lengüeta de Enganche
Certified Calibrations
Conforme al ISA RP 16.6
Escalas
Se puede producir en cualquier
unidad volumétrica
Rendimiento
Capacidades
.5 a 100 GPM – Agua (flotador de Teflón®)
1.5 a 160 GPM – Agua (Flotador metálico)
6.1 a 330 SCFM – Aire
Escala
127 mm (5") Lectura directa, desmontable
Precisión
Caudal de ± 3% de Escala Total
± 5% de Escala Total (120 & 150 GPM Flotadores metálicos)
± 6% de Escala Total (Flotadores de Teflón)
Reducción
10:1 a menos que se indique de otra manera
Repetibilidad .50%
1% (120 y 150 GPM Flotadores metálicos)
1% (Flotadores de Teflón)
Temperatura Máx.
Accesorios de A INOX 316L – 200° F (93° C)
Accesorios de PVC – 130° F (54° C)
Presión Máx.
Accesorios de ACERO INOX 316L – 200 psig
Accesorios de PVC – 150 psig
(tamaños 41W a 72W)
Accesorios de PVC – 125 psig
(tamaño 90W a 103W)
Temperatura Ambiente
33° F a 125° F (1° C a 52° C)
Materiales De la Estructura
| Parte | Estándar | Opcional |
| Tubo Medidor | Polisulfona | – |
| Flotador | 316L ACERO INOX o Teflón PTFE | Hastelloy® C-276 |
| Barra de Guía | 316L SS or Polysulfone | Hastelloy® C-276 or PVDF |
| Accesorios | 316L ACERO INOX | PVC*, PVDF* |
| Juntas Tóricas | Viton® | EPR, Buna-N, Kalrez® |
| Estuche y Cubiertas | ACERO INOX 304 | – |
| Pantallas | Policarbonato | – |
| Topes del Flotador | Polisulfona | PVDF |
| *Los accesorios de plástico no son aptos para servicio de aire. | ||
| PVDF es una opción especial de pedido para los modelos 7310; por favor, llame para preguntar los precios. | ||
 |
Líquido Compatible |
 |
Gas Compatible |
 |
Alarma Compatible |
Especificaciones
| Número de Pedido |
Rango de Caudal del Agua |
Material |
Número de Flotador |

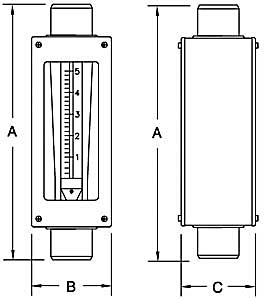

Dimensiones (Pulgadas) | Diámetro de la Conexión |
 |
||
| A | B | C | ||||||
| 41W | .5 GPM | PVDF | 4-TSL-01* | 12.875 | 4.625 | 4.50 | .50" FNPT | |
| 42W | 1 GPM | Teflon | 4-TSL-02 | 12.875 | 4.625 | 4.50 | .50" FNPT | |
| 43W | 1.5 GPM | 316L SS | 4-SSL-01 | 12.875 | 4.625 | 4.50 | .50" FNPT | |
| 44W | 3 GPM | 316L SS | 4-SSL-02 | 12.875 | 4.625 | 4.50 | .50" FNPT | |
| 45W | 1.6 GPM | Hastelloy® | 4-HSL-01 | 12.875 | 4.625 | 4.50 | .50" FNPT | |
| 46W | 3.2 GPM | Hastelloy® | 4-HSL-02 | 12.875 | 4.625 | 4.50 | .50" FNPT | |
| 51W | 2.4 GPM | Teflon® | 5-TSL-01* | 12.875 | 4.625 | 4.50 | .75" FNPT | |
| 52W | 5 GPM | Teflon® | 5-TSL-02 | 12.875 | 4.625 | 4.50 | .75" FNPT | |
| 53W | 6 GPM | 316L SS | 5-SSL-01* | 12.875 | 4.625 | 4.50 | .75" FNPT | |
| 54W | 10 GPM | 316L SS | 5-SSL-02* | 12.875 | 4.625 | 4.5 | .75" FNPT | |
| 55W | 6.3 GPM | Hastelloy® | 5-HSL-01 | 12.875 | 4.625 | 4.5 | .75" FNPT | |
| 56W | 10.6 GPM | Hastelloy® | 5-HSL-02* | 12.875 | 4.625 | 4.5 | .75" FNPT | |
| 61W | 7.6 GPM | Teflon® | 6-TSL-01 | 12.875 | 4.625 | 4.5 | 1" FNPT | |
| 62W | 10 GPM | Teflon® | 6-TSL-02 | 12.875 | 4.625 | 4.5 | 1" FNPT | |
| 63W | 15 GPM | Teflon® | 6-TSL-03 | 12.875 | 4.625 | 4.5 | 1" FNPT | |
| 64W | 20 GPM | Teflon® | 6-TSL-04 | 12.875 | 4.625 | 4.50 | 1" FNPT | |
| 65W | 12 GPM | 316L SS | 6-SSL-01 | 12.875 | 4.625 | 4.50 | 1" FNPT | |
| 66W | 18 GPM | 316L SS | 6-SSL-02 | 12.875 | 4.625 | 4.50 | 1" FNPT | |
| 67W | 25 GPM | 316L SS | 6-SSL-03 | 12.875 | 4.625 | 4.50 | 1" FNPT | |
| 68W | 35 GPM | 316L SS | 6-SSL-04 | 12.875 | 4.625 | 4.50 | 1" FNPT | |
| 69W | 13 GPM | Hastelloy® | 6-HSL-01 | 12.875 | 4.625 | 4.50 | 1" FNPT | |
| 70W | 19 GPM | Hastelloy® | 6-HSL-02 | 12.875 | 4.625 | 4.50 | 1" FNPT | |
| 71W | 26.5 GPM | Hastelloy® | 6-HSL-03 | 12.875 | 4.625 | 4.50 | 1" FNPT | |
| 72W | 37 GPM | Hastelloy® | 6-HSL-04 | 12.875 | 4.625 | 4.50 | 1" FNPT | |
| 90W | 40 GPM | Teflon® | 9-TSL-00 | 16.000 | 6.250 | 6.25 | 2" FNPT | |
| 91W | 60 GPM | Teflon® | 9-TSL-01 | 16.000 | 6.250 | 6.25 | 2" FNPT | |
| 92W | 80 GPM | Teflon® | 9-TSL-02 | 16.000 | 6.250 | 6.25 | 2" FNPT | |
| 94W | 100 GPM | Teflon® | 9-TSL-04 | 16.000 | 6.250 | 6.25 | 2" FNPT | |
| 99W | 60 GPM | 316L SS | 9-SSL-00 | 16.000 | 6.250 | 6.25 | 2" FNPT | |
| 95W | 80 GPM | 316L SS | 9-SSL-01 | 16.000 | 6.250 | 6.25 | 2" FNPT | |
| 96W | 100 GPM | 316L SS | 9-SSL-02 | 16.000 | 6.250 | 6.25 | 2" FNPT | |
| 97W | 120 GPM | 316L SS | 9-SSL-03 | 16.000 | 6.250 | 6.25 | 2" FNPT | |
| 98W | 150 GPM | 316L SS | 9-SSL-04 | 16.000 | 6.250 | 6.25 | 2" FNPT | |
| 100W | 84 GPM | Hastelloy® | 9-HSL-01 | 16.000 | 6.250 | 6.25 | 2" FNPT | |
| 101W | 106 GPM | Hastelloy® | 9-HSL-02 | 16.000 | 6.250 | 6.25 | 2" FNPT | |
| 102W | 126 GPM | Hastelloy® | 9-HSL-03 | 16.000 | 6.250 | 6.25 | 2" FNPT | |
| 103W | 160 GPM | Hastelloy® | 9-HSL-04 | 16.000 | 6.250 | 6.25 | 2" FNPT | |
Pedido Número |
Rango de Caudal del Aire |
Material del Flotador |
Número de Flotador |
Dimensiones (Pulgadas) |
Diámetro de la Conexión |
|||
A |
B |
C |
||||||
43A |
6.1 SCFM |
316L SS |
4-SSL-01 |
12.875 |
4.625 |
4.625 |
50" FNPT |
|
44A |
12.4 SCFM |
316L SS |
4-SSL-02 |
12.875 |
4.625 |
4.625 |
50" FNPT |
|
53A |
25 SCFM |
316L SS |
5-SSL-01* |
12.875 |
4.625 |
4.625 |
.75" FNPT |
|
54A |
41 SCFM |
316L SS |
5-SSL-02* |
12.875 |
4.625 |
4.625 |
.75" FNPT |
|
65A |
50 SCFM |
316L SS |
6-SSL-01 |
12.875 |
4.625 |
4.625 |
1" FNPT |
|
66A |
76 SCFM |
316L SS |
6-SSL-02 |
12.875 |
4.625 |
4.625 |
1" FNPT |
|
67A |
100 SCFM |
316L SS |
6-SSL-03 |
12.875 |
4.625 |
4.625 |
1" FNPT |
|
99A |
245 SCFM |
316L SS |
9-SSL-00 |
16.000 |
6.250 |
6.250 |
2" FNPT |
|
95A |
330 SCFM |
316L SS |
9-SSL-01 |
16.000 |
6.250 |
6.250 |
2" FNPT |
|
Opciones de Alarma:
Interruptor de Lengüeta de Enganche
Hay un interruptor de Lengüeta de Enganche disponible para los caudalímetros de las series 7300, 7470, 7480, 7600 y 7900. El interruptor es del tipo Lengüeta y usa un imán de polarización para crear una característica de enganche. El interruptor ha sido clasificado como un aparato sencillo por UL, FM, etc. y puede ser el adecuado para usar en áreas peligrosas cuando está conectado a una barrera de seguridad intrínseca. Consulte su código eléctrico local para las Especificaciones del cableado.
Especificaciones del Interruptor
Tipo de Interruptor: SPDT Tensión Máx. de Contacto: 100 Vdc Corriente Máx. de Contacto: 0.2 A Energía Máx. de Contacto: 4 W Tensión de Ruptura: 200 Vdc
Al hacer el Pedido:
Use la siguiente guía para determinar el número del producto específico que necesita.
7
3
1
1 |
|||||
| Serie de Medidor | Material de Montaje |
Material del Flotador | Material de la Junta Tórica | Alarma Opcional | Número de Pedido |
| 316 SS - 2 PVC* - 3 PVDF* - 7 *(no apto para servicio de aire) |
ACERO INOX 316L - 2 Hastelloy® C-276 - 4 Teflon® - 6 PVDF* - 7 |
EPR - 1 Buna-N - 2 Viton® - 3 Kalrez® - 4 |
Sin Alarma - 0 (Interruptor de Lengüeta de enganche) Una Alarma - A |
Ver Tabla de Especificaciones |
Ejemplo: 7311 - 2 - 2 - 2 - A - 66W
